 产品简介 |

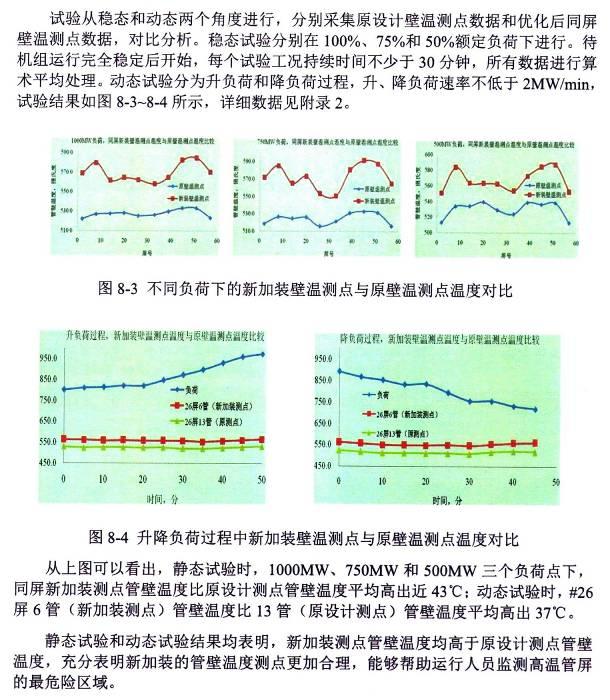

WTSS是一套实时在线反映电站锅炉所有受热面壁温测点温度的软件。针对目前电厂壁温测点的布局、安装和保温方法不能准确反映偏差屏、偏差管和易堵点的实际温度状况，在壁温校核计算基础上，提出受热面出口温度最高点、壁温裕量最小点、易堵点等测点优化布置的技术解决方案。西安热工研究院的电厂现场测试报告显示，我们的测点布置方案比锅炉厂出厂的测点布置平均值高出了37℃。见下图：
|
|
| 与电厂原有的DCS和SIS系统中显示壁温的异同 |
- 以动态棒状图、折线图和表格的形式；
- 具有针对超温和氧化加剧的声光报警功能；
- 具有针对超温和氧化加剧的统计分析功能；
- 具有针对水冷壁的相邻管子温差预警、报警和温差显示功能；
- 具有异常测点自动分析报警功能。有利于运行人员迅速发现异常测点或者超温测点。
|
|
| 工程项目组成 |
- 高温受热面壁温核算；
- 高温受热面测点增装方案；
- 高温受热面测点保温和安装方案；
- 采用WTSS实施炉外壁温测点管理。
|
|
| WTSS工程流程 |
- 根据电站锅炉原始设计图纸对高温受热面进行炉内壁温核算；
- 根据核算报告提出测点增装方案或者测点位置调整方案；
- 将测点的保温方案和安装技术要求提交到施工单位；
- 根据客户的需求设计WTSS软件，加强对炉外壁温测点的管理。
|
|
